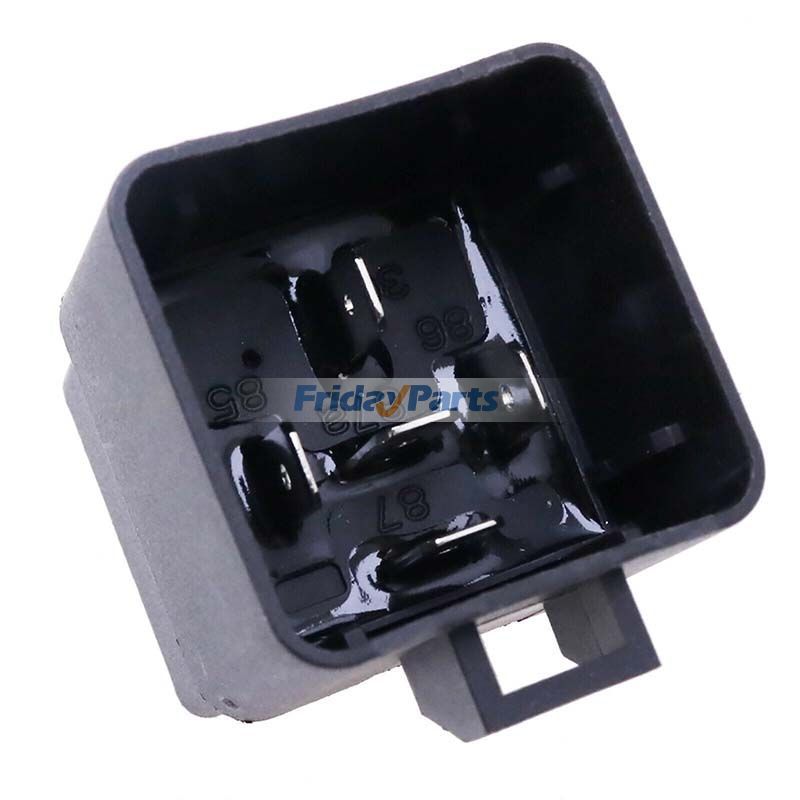

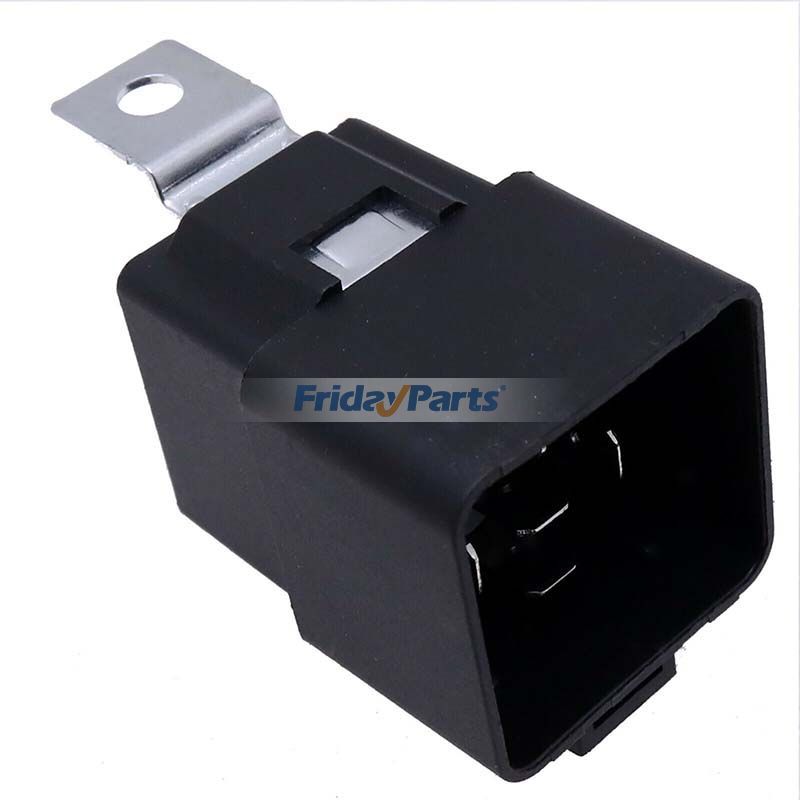

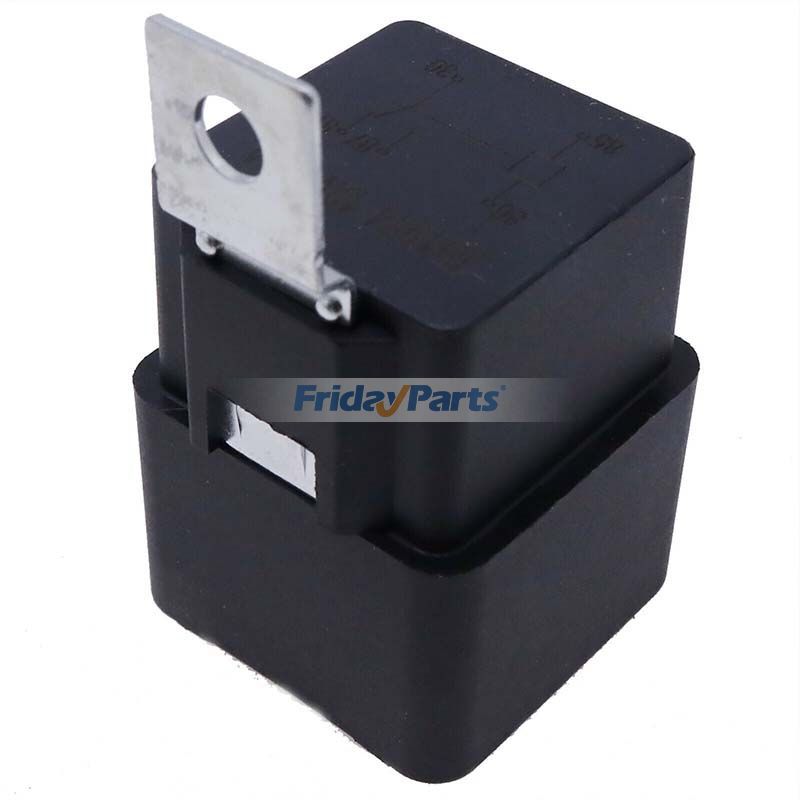

12V 40A Single Pole Down Throw Relay AT75769 for John Deere 210C 310A 310C 310E 310G 310J F1145 F510 F525 F910 F911 F912 F915 F925 F930 F932
Replace Part Number:AM106305, RE52665, AT75769
Specification:
Coil Voltage:12VDC
Contact Form:SPDT (1 Form C)
Contact Rating (Current):40 A
Switching Voltage:14VDC - Nom
Coil Current:151 mA
Coil Type:Non Latching
Features:Resistor
Termination Style:Plug In, Quick Connect - 0.250" (6.3mm)
Must Operate Voltage:7.2 VDC
Must Release Voltage:1.2 VDC
Operate Time:7 ms
Release Time:2 ms
Operating Temperature:-40°C ~ 125°C
Coil Resistance:79.5 Ohms
Engine Model:
Fit For Briggs and Stratton Engine:
405577, 406577, 406777, 407777, 441577, 445577, 31G777, 31P677, 31P707, 31P777, 331877
Fit For Yanmar Engine:
3TNA72C, 3TNE68C, 3TNE74, 3TNE84A, 3TNV70, 3TNV76, 3TNV84, 3TNV84HT, 3TNV84T, 4TNE88, 4TNV84T, 4TNV98C, 4TNV98CT
Fit For John Deere Engine:
4024, 4045, 6068, 6081, 6090, 6125, 6135, 4.5 L, 4.5L, 4024TF, 4024TF270, 4045AFM85, 4045DF153, 4045DT050, 4045DT056, 4045DT058, 4045HB551, 4045HBZ01, 4045HBZ02, 4045HFC07, 4045HL050, 4045HL287, 4045HT054, 4045HT063, 4045HT072, 4045HT073, 4045HT082, 4045HT083, 4045HT084, 4045HT085, 4045HT086, 4045HT087, 4045HT096, 4045TBZ01, 4045TBZ02, 4045TDW03, 4045TF052, 4045TF152, 4045TF273, 4045TFM75, 4045TFM85, 4045TJ04, 4045TT050, 4045TT056, 4045TT080, 4045TT081, 4045TT088, 4045TT089, 4045TT093, 4045TT094, 4045TT096, 40H777, 448D, 44L777, 44M777, 44P777, 44Q97, 44Q977, 6.8 L, 6.8L, 6059TDW06, 6059TJ02, 6068AFM75, 6068AFM85, 6068HBM01, 6068HBM04, 6068HCQ01, 6068HCQ05, 6068HCQ06, 6068HCQ07, 6068HDW59, 6068HDW60, 6068HDW64, 6068HDW65, 6068HDW66, 6068HDW71, 6068HT066, 6068HT067, 6068HT079, 6068HZ484, 6068HZ504, 6068HZ505, 6068SFM50, 6068SFM75, 6068SFM85, 6068T414, 6068TBM01, 6068TBM02, 6068TCQ01, 6068TDW06, 6068TDW54, 6068TDW55, 6068TDW57, 6068TDW58, 6068TFM75, 6068TJ04, 6068TJ12, 6068TJ14, 6068TJ15, 6068TRW01, 6068TT057, 6068TT061, 6068TT852, 6068TYC50, 6076ADW03, 6076TDW02, 6076TRW30, 6076TRW31, 6081AFM01, 6081HT006, 6081HTJ06, 6081TDW01, 6090AFM75, 6090AFM85, 6090HF475, 6090HF485, 6090HT001, 6090HT005, 6090HZ007, 6090HZ027, 6090HZ028, 6090RW222, 6090RW403, 6090RW434, 6090RW474, 6090RW487, 6090RW502, 6090SFM75, 6090SFM85, 6125AFM01, 6125AFM75, 6125SFM75, 6135AFM75, 6135AFM85, 6135RW203, 6135RW405, 6135SFM75, 6135SFM85, 6136RX202, 6136RX302, 6136RX311, 6136RX402, 6136RX403, 6136RX404, 6136RX501, 6136RX502, 6136RX503, 8.1 L, 8.1L, 8.1L, 9.0 L, 9.0L, 12.5 L, 12.5L, 13.5 L, 13.5L, 2.4 L, 2.4L, 3.0 L, 3.0L, 5030, 5030TF, 5030TF270, TF, TF270
Fit For Kohler Engine:CV15S, CV23S, CV460S, CV493T, CV680, CV730, CV740
Fit For Kawasaki Engine:
FC400V, FC401V, FC420V, FC540V, FD620D, FD671D, FD711D, FD750D, FE250D, FE290D, FH500V, FH541V, FH580V, FH641D, FH661V, FH721V, FJ400D, FS651V, FX651V, FX730V
Fit For Cummins Engine:QSX15
Applications:
Fit For John Deere Planter:
12-ROW, 1700, 1710, 1720, 1725, 1730, 1745, 1750, 1760, 1770, 1780, 1790, 1795, 1760NT, 1770NT, 1775NT, 24-ROW, CCS, DB, DB120, DB37, DB37C, DB41, DB41C, DB44, DB55, DB55C, DB58, DB60, DB62, DB66, DB74, DB80, DB83, DB88, DB90, DR12, DR16, DR18, DR24, MAX, XP
Fit For John Deere Combine:1165, T550, T660, T670, W540, W550, W650, W660
Fit For John Deere Loader:
210, 244, 310, 315, 320, 324, 344, 410, 510, 710, 1600, 1620, 2254, 210C, 210K, 210L, 244L, 300D, 304H, 310A, 310B, 310C, 310D, 310E, 310G, 310K, 310L, 310SE, 310SG, 310SK, 310SL, 315D, 315SE, 315SG, 315SJ, 315SK, 315SL, 324H, 324L, 325SK, 325SL, 344H, 344L, 410B, 410C, 410D, 410G, 410K, 410L, 415B, 444D, 500C, 510B, 510C, 510D, 515B, 544D, 544G, 610B, 610C, 624G, 644D, 644G, 710B, 710C, 710D, 710G, 710J, 710K, 710L, 1850
Fit For John Deere Mower:
2243, 2653, 3215, 3215A, 3215B, 3225B, 3225C, 3235, 3235A, 3235B, 3235C, 324, 3245C, 38, 38-Inch, 45, 48, 54, 75, 7500, 7G18, 7H17, 7H19, 85, 8500, 8800, F1145, F910, F911, F925, F930, F932, F935, GS25, GS30, GS45, GS75, GX70, GX75, GX85, GX95, HD45, HD75, SCAMPER, SX85, T260, W36R, W48R, W52R, W61R, Z225, Z245, Z425, Z445, Z465, Z510A, Z520A, Z710A, Z720E, Z730M, Z735E, Z735M, Z740R, Z760R, Z910A, Z915B, Z915E, ZTRAK, HD45, HD75
Fit For John Deere Skidder:
340D, 360D, 440D, 448D, 460D, 540D, 540E, 540G, 540G-III, 360DC, 548D, 548E, 548G, 548G-III, 360DG, 560D, 640D, 640E, 640G, 640G-III, 460DC, 640H, 648D, 648E, 648G, 648G-III, 460DG, 648H, 740E, 740G, 748E, 748G, 748G-III, 748H, 848H
Fit For John Deere Forklift:485E, 486E, 488E
Fit For John Deere Utility Vehicle:
4X2, 4X2 HPX, 4X4, 4X4 HPX, 6X4, A3 T, CS, CX, HP, HPX, HPX615E, HPX815E, M-GATOR, Military 4X4 Gator (A2) , Military 4X4 Gator (A3) , Military 6X4 Gator (A1) , Military 6X4 Gator (M-GATOR) , PS-CV680, RSX850i, RSX850i Sport, RSX850i Trail, RSX860E, RSX860i, RSX860M, TH, TH 6X4, TRAIL, TX, TX Turf, TX Turf 4X2, X, XUV, XUV550, XUV550 S4, XUV560, XUV560 S4, XUV560E, XUV560E S4, XUV590E, XUV590E S4, XUV590i, XUV590i S4, XUV590M, XUV590M S4, XUV620I, XUV625i, XUV825E, XUV825i, XUV825I S4, XUV825M, XUV825M S4, XUV835E, XUV835M, XUV835R, XUV850D, XUV855D, XUV855D S4, XUV855E, XUV855M, XUV855M S4, XUV865E, XUV865M, XUV865R
Fit For John Deere Motor Grader:
570B, 670A, 670B, 672A, 672B, 770A, 770AH, 770B, 770BH, 772A, 772AH, 772B, 772BH
Fit For John Deere Harvester:743, 3950, 3955, 3970, 3975, 743A
Fit For John Deere Excavator:690ELC
Fit For John Deere Feller Buncher:643D
Fit For John Deere Dozer:714PR, 850J
Fit For John Deere Sprayer:200, HD200, HD300
Fit For John Deere Air Cart:C850
